Cara mengubah point teks elevasi menjadi kontur di Autocad Civil 3D

Dalam membuat kontur sebenarnya ada beberapa macam cara dan alternatif, seperti halnya kita ketahui bahwa kita kadangkala mendapatkan data berupa kontur saja, poin-poin/elevasi hasil topografi saja tanpa ada kontur atau bisa juga hanya menampilkan teks poin elevasi saja. Selama ini beberapa mungkin malah mendapat gambar yang memuat kontur beserta poin akan tetapi ketika kita periksa kontur dan nilai elevasi tidak sesuai dengan apa yang dimuat pada gambar tersebut. Untuk itu berdasarkan pengalaman yang sering ditemukan, berikut salah satu kasus yang disebutkan di atas yaitu Cara mengubah teks elevasi pada gambar menjadi kontur dengan menggunakan Autocad Civil 3D.

Langkah pertama:

- Buka file yang berisi hanya teks elevasi tujuannya adalah untuk mempermudah prosesnya

- Bisa pakai Autocad 2010 ke atas atau Autocad Civil 3D

Contoh gambar teks elevasi kontur

- Langkah selanjutnya sesuai versi sebagai berikut :

a. Autocad 2010

    Pergi ke Tools > Data Extraction... (No 1 dan No 2)

Langkah dengan menggunakan Autocad 2010

b. Autocad Civil 3D

    Pergi ke Panel Insert > Data Extraction (No 1 dan No 2)

Langkah dengan menggunakan Autocad Civil 3D

Langkah kedua:

Setelah di pilih Data Extraction makan akan muncul menu di bawah ini

1. Menunjukkan untuk membuat format atau template data yang akan di ekstrak, maka pilih saja radio button Create a new data extraction

2. Next dan save dengan nama apa saja

Tampilan awal data extraction

Mengatur atribut data yang akan di extraction

3. Pilih Drawings/Sheet set serta Check Include current drawing

4. File saat ini yang akan di extraction

Mengatur object extraction

5. Pilih Settings

6. Ikuti/atur seperti yang di gambar

7. OK dan Next

Data object

8. Kumpulan data object yang terpilih untuk di extraction

9. Check Display all object type, Uncheck Display blocks with attributes only (karena kita hanya akan memilih objek teks saja) dan Check Display objects curently in-use only

10. Next

Menentukan attributes object yang akan diambil datanya

11. Check Text

12. Unchek semua kecuali Value

Mengatur geometri (koordinat posisi teks)

Pada langkah ini semula kita uncheck dulu Text kemudian check Geometry hanya untuk mempermudah saja.

13. Check Geometry

14. Uncheck Positon Z atur seperti gambar di atas

Atribut pilihan yang akan di extaction

15. Check kembali untuk Text dan Geometry
16 17. Pastikan atribut terpilih

18. Next

Pengaturan format

19. Uncheck kecuali Combine identical rows

20. Next

Pengaturan akhir

21. Sesuaikan seperti gambar

22. Klik No. 22 dan simpan file di folder dengan format .xls lalu Save dan Next

Penyelesaian akhir

Sampai sini modal langkah-langkah cara membuat text elevasi menjadi kontur sudah selesai dan silahkan dilanjutkan dengan mengubah poin menjadi kontur bisa dilihat dari tutorial yang telah dibuat sebelumnya yaitu

Membuat Kontur civil 3D dari point data ukur/topografi

Jika sudah maka hasil dari extraction data seperti berikut :

Hasil teks elevasi menjadi format xls dari extraction data

Hasil import point ke Autocad Civil 3D

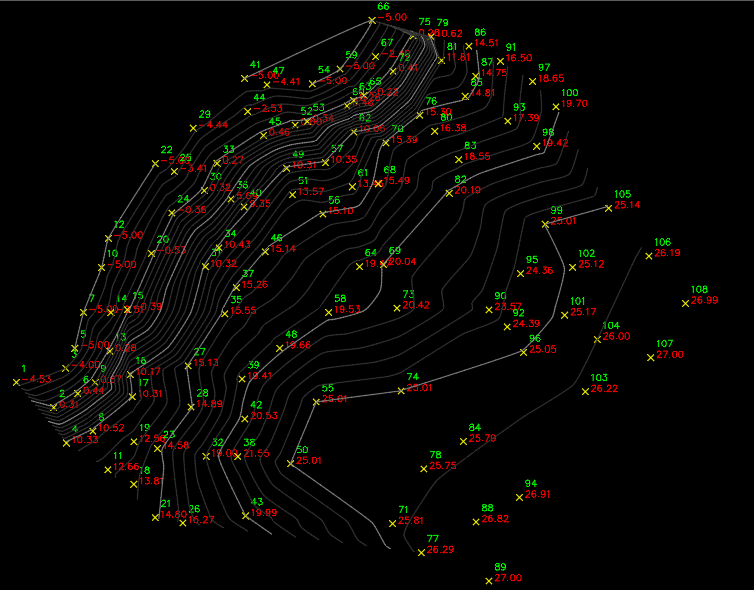

Hasil proses pembuatan kontur di Autocad Civil 3D

Prosesnya sangatlah mudah dan membantu, sebenarnya masih banyak Cara untuk membuat teks elevasi menjadi kontur apabila memang data gambar yang diterima teks elevasi dengan kontur tidak sesuai atau memang hanya teks elevasi saja yang dimiliki. Jika dibutuhkan silahkan download saja data dan hasil contoh di atas.

Download

Link postingan : Import point menjadi kontur

File data awal : Teks elevasi (ekstraksi poin)

File data .xls : Extraksi poin.xls

File hasil kontur : Extraksi poin ke kontur.dwg
