Cara Menampilkan Objek 3D AutoCAD

Kali ini kita akan mencoba belajar beberapa cara untuk menampilkan objek gambar 3D atau tampilan 3 dimensi pada model Autocad. Program AutoCAD dikenal dengan 2 jenis tampilan objek gambar. Pada tampilan 2D biasanya kita gunakan untuk membuat gambar tampilan potongan atau denah serta detail dari sebuah objek, sedangkan gambar yang memiliki ruang atau 3 dimensi digunakan untuk melihat objek menyerupai bentuk aslinya dari objek gambar yang dibuat.

Sebelum melakukan cara merubah tampilan 3D pada AutoCAD, kita ketahui dulu pengertian dari mode tampilan yang ada pada AutoCAD seperti tampilan mode Top, Bottom, Left, Right, Front, Back, SW Isometric, SE Isometric, NE Isometric dan NW Isometric. Berikut pengertian dari tampilan objek 2D dan 3D pada AutoCAD.

Pengertian Mode Tampilan AutoCAD

Mode Top

Top adalah mode dengan tampilan 2 dimensi dimana X dan Y pada bidang datar (default layar 2D AutoCAD).

Mode Bottom

Bottom adalah mode Hampir sama dengan tampilan 2 dimensi Top hanya saja kita melihat objek dari tampilan bawah.

Mode Left

Left adalah mode tampilan 2 dimensi yang dilihat dari sisi bagian kiri objek gambar.

Mode Right

Right adalah mode tampilan 2 dimensi yang dilihat dari sisi bagian kanan objek gambar.

Mode Front

Front adalah mode tampilan 2 dimensi yang dilihat dari sisi tampak depan objek gambar.

Mode Back

Back adalah tampilan 2 dimensi yang dilihat dari sisi bagian belakang objek gambar.

SE isometric

SE Isometric adalah tampilan 3D isometrik dari arah tenggara objek.

SW Isometric

SW Isometric adalah tampilan 3D isometrik dari arah Barat Daya objek.

NE Isometric

NE Isometric adalah tampilan 3D isometrik dari arah Timur Laut objek.

NW Isometric

NW Isometric adalah tampilan 3D isometrik dari arah Barat Laut objek.

Keterangan Mode Tampilan AutoCAD

Penjelasan tampilan isometric Autocad

Cara merubah tampilan Autocad dari 2D menjadi 3D isometrik

Tampilan layar model AutoCAD secara default akan menampilkan mode top, dimana model tampilan menggunakan layar kerja dalam bentuk 2 dimensi atau 2D Workspace. Jika kita akan menggambar objek 3D pada AutoCAD sebaiknya kita ubah terlebih dahulu layar kerja kedalam mode 3D. Sehingga dalam pengerjaan gambar akan lebuh mudah dan tampil sesuai dengan apa yang kita harapkan dari objek tersebut.

Berikut langkah-langkah cara merubah tampilan menjadi 3D pada AutoCAD

Melalui Tab View

Klik Tab View > Named View > Pilih mode yang diinginkan mis: SW Isometric

View tab autocad

Note : Saat memilih mode view akan muncul pilihan seperti Top, Bottom, Left, Right, Front, Back, SW isometric, SE isometric, NE isometric dan NW isometric. Selain itu jika kita pernah menyimpan viewport sebelumnya, maka tampilan itu akan muncul disini juga.

Untuk lebih jelasnya kunjungi : Menggunakan dan Menyimpan Viewport Layar.

Melalui Command / Perintah

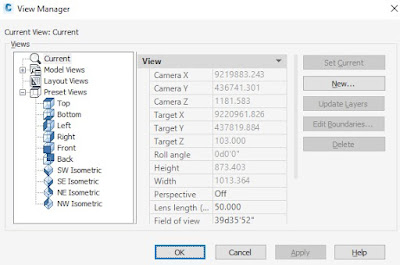

Kita juga dapat menggunakan command ketik saja VIEW > Preset Views > Pilih SW Isometric > OK

View command autocad

Melalui ViewCube

Selain melalui langkah di atas cara mengubah tampilan 3D ini juga kita dapat menggunakan ViewCube dengan memilih tombol pada ViewCube tersebut maka tampilan akan berpindah ke mode yang dituju.

View Cube

Berikut adalah contoh dari tampilan SW Isometric saat mode tampilan View terpilih.

Tampilan 3D SW Isometric

Demikian penjelasan tentang bagaimana cara merubah tampilan AutoCAD menjadi 3D Isometrik. Silahkan kunjungi update terbaru dari artikel Tutorial AutoCAD situs ceritasipil.com disini, ada beberapa informasi menarik tentang tips dan trik belajar AutoCAD dasar.
