Pengertian dan Macam Jenis Grading Criteria Civil 3D

Pengertian dan Macam Jenis Grading Criteria Civil 3D

Grading Criteria pada AutoCAD Civil 3D merupakan metode atau pegaturan cara kerja dalam menentukan sistem grading yang akan dipakai, metode grading yang dimilki yaitu Grade to Distance, Grade to Elevation, Grade to Relative Elevation dan Grade to Surface. Masing-masing dari grading criteria tersebut memiliki parameter seperti penentuan dengan jarak grading, penentuan dengan elevasi grading, penentuan kemiringan dan pengaturan proyeksi pada pertemuan sudut grading. Untuk lebih jelas dari parameter masing-masing target grading dapat dilihat pada gambar berikut :

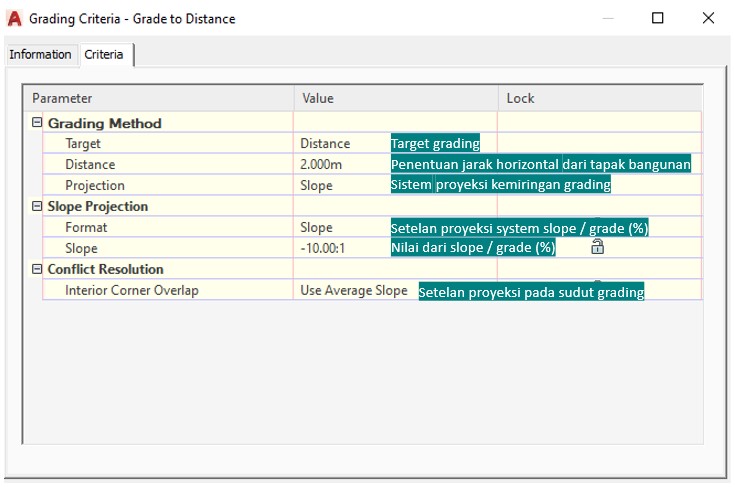

Grade to Distance

Grade to Elevation

Grade to Relative Elevation

Grade to Surface

Parameter yang ditampilkan di atas tergantung dari metode grading  (Target) yang dipilih, maka sistem grading dan proyeksinya pun akan bervariasi. Sebagai contoh, jika kita memilih target grading berupa Elevasi untuk targetnya, maka parameter Elevasi akan ditampilkan di bawah Target yang nantinya akan kita tentukan sebagai target grading dengan elevasi.

Berikut gambaran tampilan section pengaturan grading criteria pada AutoCAD Civil 3D.

Simak juga tutorial grading criteria pada video berikut :
